SOLID67

Protokoll-csere egy szempillantás alatt

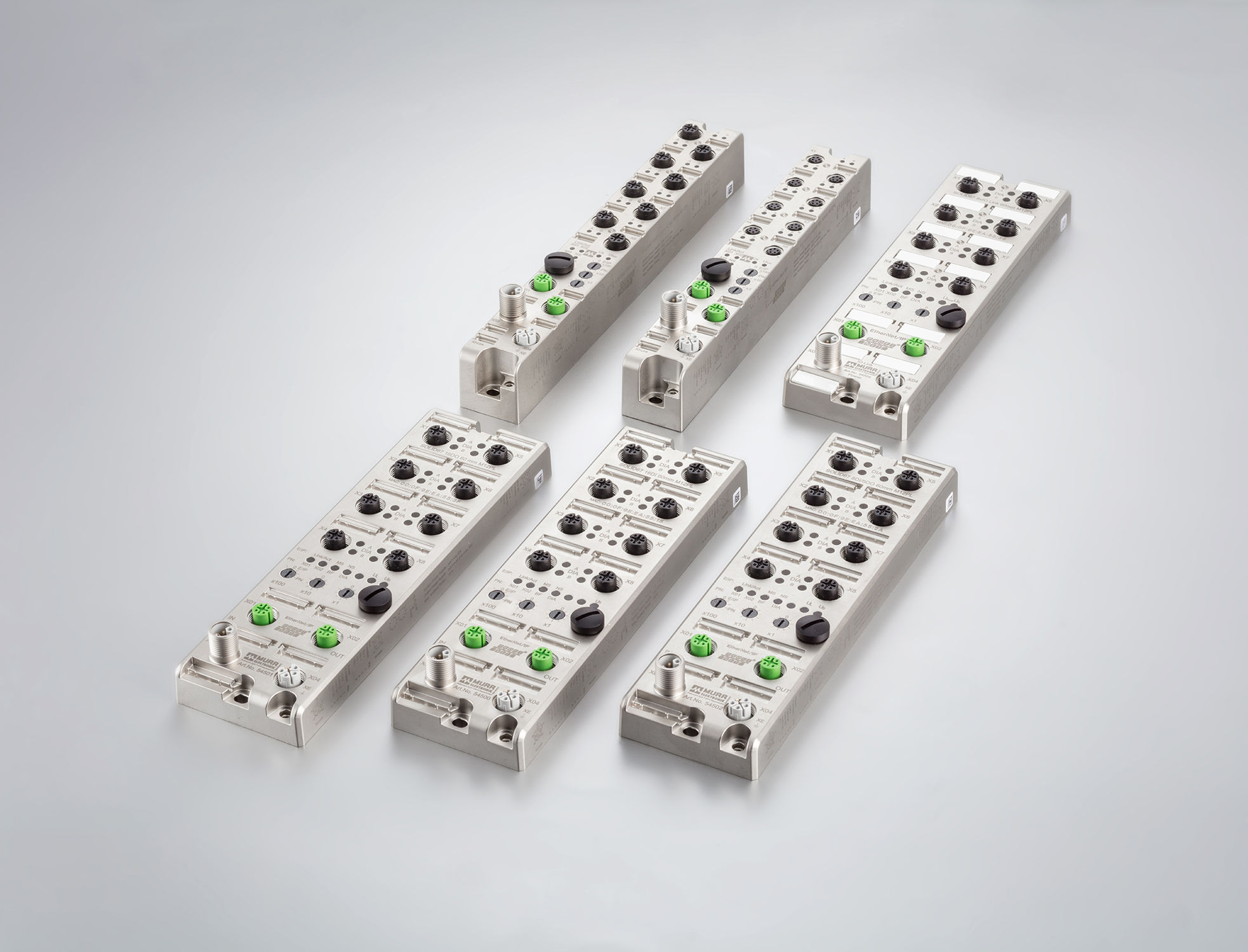

A SOLID67 modulok a Murrelektronik kompakt I/O-moduljai. Egyszerűbbé teszik a helyszíni beépítést és különösen előnyösek az IO-link szenzorokkal és aktorokkal való alkalmazásokhoz. Mindjárt nyolc IO-link portot biztosítanak közvetlenül a folyamat közelében, de kiválóan bekapcsolhatók vele a klasszikus IO-k is a rendszerbe.

Az egybeöntött háznak és a lenyűgöző vibráció és sokk tűrésnek (15 és 50 G) köszönhetően a modulok jól használhatók durva ipari környezetben is – mindezt -20 és +70 °C közötti hőmérséklet-tartományban. A széleskörű diagnosztikai lehetőségek a modulon, a vezérlésen keresztül és egy integrált webszerveren keresztül egyszerű feladattá teszik a hibakeresést.

  • Rövid i/O-vezetékek mennek az aktorokhoz és szenzorokhoz
  • Dugós csatlakozók
  • Elkerülhetők vele a vezetékezési hibák
  • Széleskörű diagnosztikai lehetőségek
  • Keresés helyett találja meg a hibákat
  • A fém házzal és robusztus kialakítással ellenálló
  • A legnagyobb mértékben ütés- és rezgésálló
  • IO-link eszközök csatlakoztatásához
Védelmi besorolás IP67
Robusztus mechanika
Helyigény minimálisra csökkentése
Az összes port kihasználása
Célzott kikapcsolás
A raktárkészlet egyszerűsítése
Telepítési idő lerövidítése
Murrelektronik IP besorolás piktogram
Ellenálló a környezeti hatásokkal szemben

A komponensek porállók, érintésvédelemmel vannak ellátva, és védettek rövid ideig tartó vízbemerülés esetére is (30 percen át tartó, 1 méter vízmélységig).

Felületkezelt ház és teljesen kiöntött modul

A cink préselt ház egy darabból van és felületkezelt. Ellenálló a hegesztési szikrákkal szemben is és teljesíti az IP67 védelmi osztály követelményeit. Így nagy igénybevételnek kitett ipari környezetben is alkalmazható. Az egybeöntött ház rezgésálló (rezgés 15 g, ütés 60 g).

Murrelektronik helyigény minimalizálása piktogram
Helyigény minimálisra csökkentése

A mindössze 30 milliméteres beépítési szélességükkel a SOLID67 keskeny IO-link változatai alkalmasak a korlátozott hellyel rendelkező installációkba való beépítésre. A modulokat a folyamat közvetlen közelében lehet elhelyezni, és a szenzorokat valamint az aktorokat a legrövidebb vezetékkel lehet csatlakoztatni.

Murrelektronik minden hely használata piktogram
Az összes port kihasználása

Az IO-link-master-modul (Pin 4) portjai multifunkcionális kialakításúak. Használhatók IO-link szenzorok és aktorok csatlakoztatására, de emellett a paraméterek megadhatók klasszikus be- és kimenetekre is. Egyetlen modullal a legkülönbözőbb típusú jeleket lehet összegyűjteni.

Reagálás a rövidzárlatokra

Ha valamelyik be- vagy kimeneten rövidzárlat keletkezik, akkor nem a teljes modult kapcsolja le. A bemeneteknél az érintett portot, ill. a kimeneteknél a csatornát deaktiválja. A szomszédos portok ill. csatornák aktívak maradnak. A pirosan világító LED-ek tájékoztatnak a hibáról, ezenkívül üzenetet is küld a rendszer a vezérlésnek.

Murrelektronik tárolás egyszerűsítése piktogram
A raktárkészlet egyszerűsítése

A SOLID67-modulok megfelelők többféle protokollhoz, támogatják a ProfiNet és EtherNet/IP protokollokat is. A vezérlési koncepciótól függően egyszerűen át kell állítani egy kapcsolót közvetlenül a modulon. Ezzel csökken a variációk száma, kevesebb különböző modult kell készleten tartani.

Murrelektronik rövidebb installációs idő piktogram
Telepítési idő lerövidítése

A kompakt (L-kódolt) M12 tápkábelek különösen nagy áramterhelést bírnak, akár 16 A áramot is képesek vezetni. Az áramellátást több modul hurokba kapcsolásával is biztosítani tudják. Ez leegyszerűsíti a telepítést és csökkenti a kábelutak hosszúságát. A PI (Profibusz és ProfiNet felhasználói szervezet) a jövő szabvány tápellátó csatlakozódugóját az L-kódolt M12-ben látja.
